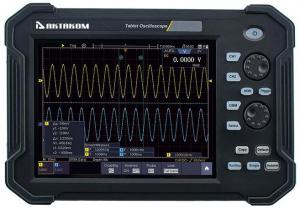

ADS-4484H осциллограф планшетного типа
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Главная
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Осциллографы-мультиметры (скопметры) ADS-4484H осциллограф планшетного типа
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Осциллографы-мультиметры (скопметры) ADS-4484H осциллограф планшетного типа
Описание осциллографа планшетного типа ADS-4484H:
Осциллограф ADS-4482H имеет в своем названии постфикс "H". Этот символ означает, что в приборе установлен быстродействующий АЦП высокого разрешения. Обратите внимание высокое разрешение реализовано аппаратными средствами! Максимальное разрешение АЦП составляет 14 разрядов, хотя и имеется возможность выбора разрешения. Модели осциллографов с высоким разрешением могут применяться для наблюдения и анализа сложных и зашумленных сигналов, когда недостаточно возможностей обычных осциллографов с разрешением 8 бит. Планшетные осциллографы Актаком серии ADS-44xx отличаются не только количеством аналоговых каналов, но и тем, что в двухканальных моделях имеется полнофункциональный мультиметр с разрешением 4 ½ разряда
Особенности осциллографа планшетного типа ADS-4484H:
- Полоса пропускания 100 МГц;
- Разрешение по вертикали 8/12/14 бит;
- 4 аналоговых канала;
- Сенсорный тачскрин дисплей 8" (800х600) с управлением жестами;
- Глубина записи до 40 миллионов точек;
- Расширенная системы синхронизации. До 13 типов запуска в стандартной комплектации;
- Встроенный анализатор протоколов UART, I²C, SPI, CAN;
- Частотомер 6 разрядов;
- Ударопрочный хольстер;
- Широкий выбор интерфейсов;
- Поддержка SCPI, LabVIEW;
- Аккумуляторная батарея большой емкости 8000 мА·ч.
Технические характеристики осциллографа планшетного типа ADS-4484H:
| Параметр | Значение | |
| Полоса пропускания | 100 МГц (8/12 бит) | |
| Количество каналов | 4 | |
| Скорость захвата осциллограмм | 45 000 осц/с | |
| Регистрация | ||
| Режим | Обычный, пиковый детектор, усреднение | |
| Максимальная дискретизация (реальное время) | 1 канал включен: 1 Гвыб/с (8 бит); 500 Мвыб/с (12 бит); 100 Мвыб/с (14 бит) 2 канала включено: 500 Мвыб/с (8 бит); 250 Мвыб/с (12 бит); 100 Мвыб/с (14 бит) 4 канала включено: 250 Мвыб/с (8 бит); 125 Мвыб/с (12 бит); 100 Мвыб/с (14 бит) |
|
| Вход | ||
| Связь по входу | открытый, закрытый, земля | |
| Входной импеданс | 1 МОм ±2% в параллель 15 пФ ±5 пФ | |
| Учет ослабления пробников | 0,001X - 1000X, шаг 1-2-5 | |
| Максимальное входное напряжение | 400 Впик (AC+DC) | |
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 |
|
| Задержка между каналами (типичное) | 150 пс | |
| Параметры горизонтальной системы | ||
| Интерполяция | sin (x)/x | |
| Глубина записи | 40 М точек (1 канал), 20 М точек (2 канала), 10 М точек (4 канала) | |
| Коэффициент развертки | 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (8/12 бит) 5 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (14 бит) |
|
| Погрешность измерения интервалов | однократный сигнал: ±(время выборки + 1 ppm × измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 1 ppm × измеренное значение + 0.4 нс) |
|
| Погрешность времени выборки и времени задержки | ±2,5 ppm | |
| Параметры вертикальной системы | ||
| Режим АЦП | 8, 12 и 14 бит | |
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |
| Диапазон смещения | ±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел) |
|
| Полоса пропускания для аналогового периодического сигнала | 100 МГц | |
| Низкочастотный предел | ≥5 Гц (на входе, закрытый вход, -3dB) | |
| Время нарастания | ≤3,5 нс (типичное) | |
| Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1) | ±4% (для коэффициента отклонения 1 мВ/дел в режимах 8 и 12 бит) ±4% (для коэффициента отклонения 2 мВ/дел в режимах 8 и 12 бит) ±3% (для коэффициента отклонения >2 мВ/дел в режиме и 12 бит) не нормируется (в режиме 14 бит) |
|
| Погрешность коэффициента усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для ΔV | |
| Измерения | ||
| Курсорные | ΔV, ΔT, ΔV и ΔT между курсорами, авто | |
| Автоматические | Freq, Period, Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty Cycle, -Duty Cycle, Delay A→B ↑, Delay A→B↓, Cycle RMS, Cursor RMS, Screen Duty, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area | |
| Математические операции | +, -, *, /, БПФ (6 окон) , БПФскз, Intg, Diff, Sqrt, пользовательские функции, фильтры (ФНЧ, ФВЧ, полосовой, режективный) | |
| Сохранение во внутреннюю память | 100 осциллограмм | |
| Фигуры Лиссажу (X-Y) | Диапазон: полный Сдвиг фаз: ±3 градуса |
|
| Частотомер | ||
| Диапазон | 2 Гц - полный диапазон | |
| Разрядность | 6 цифр | |
| Тип запуска | Фронт, однократный запуск | |
| Декодирование сигналов последовательных шин | I²C, SPI, RS-232, CAN | |
| Система запуска | ||
| Тип запуска | Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон I²C, SPI, RS-232, CAN | |
| Режим запуска | авто, обычный, однократный | |
| Блокировка уровня запуска | 100 нс ~ 10 с | |
| Диапазон уровня запуска | ±5 делений от центра экрана (внутренний запуск) | |
| Запуск по фронту | нарастающий, спадающий | |
| Запуск по длительности импульса | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| диапазон установок | 30 нс ~ 10 с | |
| Запуск по ранту | условие запуска | положительная или отрицательная полярность: >, <, = |
| диапазон установок | 30 нс ~ 10 с | |
| Запуск по окну | Фронт | нарастающий, спадающий |
| Позиция запуска | Вход, выход, время | |
| Ширина окна | 2 нс ~ 10 с (8 бит) 4 нс ~ 10 с (12 бит) 20 нс ~ 10 с (14 бит) |
|
| Запуск по N фронту | Тип фронта | нарастающий, спадающий |
| Время | 30 нс ~ 10 с | |
| Номер фронта | 1 ~ 128 | |
| Скорость нарастания | Скорость сигнала | положительная или отрицательная полярность: >, <, = |
| Условие запуска | 30 нс ~ 10 с | |
| Запуск по видеосигналу | Cистема | NTSC, PAL и SECAM |
| Выбор линии | 1 - 525 NTSC 1 - 625 PAL/SECAM |
|
| Запуск по логическому шаблону | Условие | AND, OR, XNOR, XOR |
| Условие задержки | H, L, X, нарастающий фронт, спадающий фронт | |
| Выход | запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени | |
| Запуск по истечению времени | Фронт | нарастающий, спадающий |
| Установка времени | 30 нс ~ 10 с | |
| RS-232 запуск | Полярность | положительная, инвентированая |
| Условие запуска | Start, Error, Check Error, Data | |
| Разрядность | 5 bit, 6 bit, 7 bit, 8 bit | |
| I²C запуск | Условие запуска | Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data |
| Разрядность адреса | 7 бит, 8 бит, 10 бит | |
| Диапазон | 0 - 127, 0 - 255, 0 - 1023 | |
| Длина | 1 ~ 5 байт | |
| SPI запуск | Условие | TimeOut |
| Значение удержания | 30 нс ~ 10 нс | |
| Разрядность | 4 бит ~ 32 бит | |
| Установка | H, L, X | |
| CAN запуск | Условие | Start of Frame, Type of Frame, Identifier, Data, ID & Data, End of Frame, Missing, Ack, Bit Stuffing Error |
| Скорость | стандарт, пользовательская | |
| Тип сигнала | CAN_H, CAN_L, TX, RX | |
| Тип окна | Data, Remote, Error, Overload | |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | ||
| Дисплей | ||
| Тип | диагональ 8”, ЖК, сенсорный емкостной | |
| Разрешение | 800 × 600 точек | |
| Количество цветов | 65536 цветов | |
| Послесвечение | 1 сек, 2 сек, 5 сек, бесконечно, отключено. Отображение цветом поддерживается. | |
| Выход для компенсации пробника | ||
| Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1MОм | |
| Частота (типичное) | Меандр 1 кГц | |
| Интерфейс | ||
| Для связи с ПК | USB host, USB device, PictBridge, LAN, Trig Out (Pass/Fail) | |
| Сохранение | USB (форматы файлов *.bmp и *.bin) | |
| WiFi | опция | |
| Питание | ||
| Напряжение сети | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II | |
| Потребляемая мощность | ||
| предохранитель | 2 A, T тип, 250 В | |
| Батарейное питание | 7,4 В; 8000 мАч (время работы около 5 часов) | |
| Массо-габаритные параметры | ||
| Габаритные размеры (Д*В*Г) | 270 мм × 191 мм × 48 мм | |
| Вес | около 1,7 кг | |
