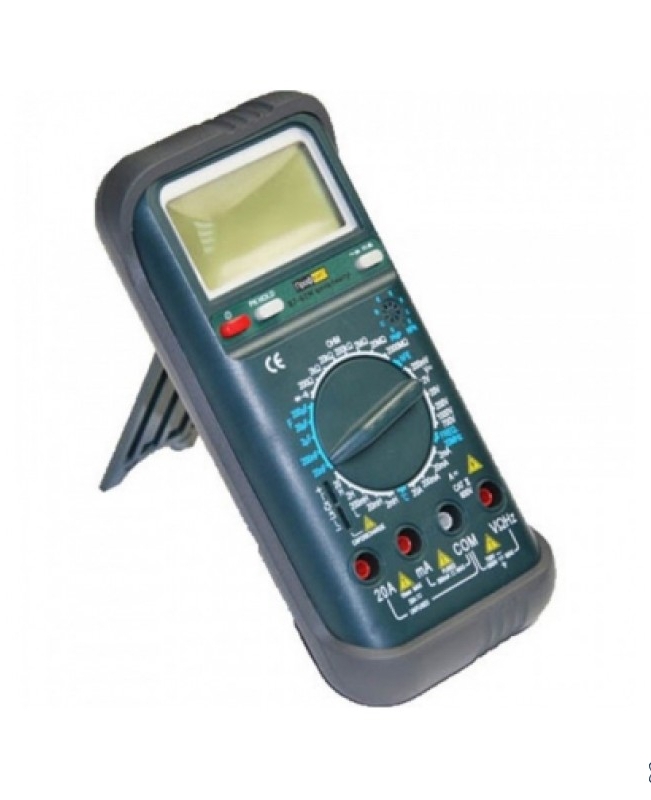

Назначение вольтметра универсального ПрофКиП В7-61:
Вольтметры универсальные ПрофКиП В7-61 предназначены для измерения постоянных напряжений и силы тока, среднеквадратичных значений переменных напряжений и силы тока или сигнала произвольной формы, электрического сопротивления, емкости, частоты переменного напряжения, коэффициентов передачи тока биполярных транзисторов h21, испытание p-n переходов, звуковой прозвонки цепей, измерения температуры. Вольтметры универсальные ПрофКиП В7-61 применяются при ремонте, настройке и разработке электро и радиоизмерительных устройств и систем, для исследовательских лабораторий, учебных классов, оснащения мастерских по обслуживанию и ремонту аппаратуры широкого применения.
Особенности и преимущества вольтметра универсального ПрофКиП В7-61:
- 3¼ разрядный ЖК-дисплей;
- Максимально индицируемое число: 1999;
- Измерение постоянного напряжения: до 1000 В;
- Измерение переменного напряжения: до 750 В;
- Измерение силы постоянного /переменного тока: до 10 А;
- Измерение сопротивления: до 2 ГОм;
- Измерение частоты: до 15 МГ;
- Измерение емкости: до 200 мкФ;
- Измерение индуктивности: до 20 Гн;
- Измерение скважности;
- Измерение параметров транзисторов;
- Автоматическая установка нуля;
- Регистрация максимальных значений;
- Защита измерительного входа;
- Комплектуется защитным чехлом.
Технические характеристики вольтметра универсального ПрофКиП В7-61:
| 200 мВ |
0.1 мВ |
±(0.5% + 4) |
| 2 В |
1мВ |
±(0.5% + 4) |
| 20 В |
10 мВ |
±(0.5% + 4) |
| 200 В |
100 мВ |
±(0.5% + 4) |
| 1000 В |
1 В |
±(0.8% + 4) |
| Входной импеданс: 10 МОм |
| Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока |
| 200 мВ |
100 мкВ |
±(1.2% + 4) |
| 2 В |
1 мВ |
±(1.0% + 4) |
| 20 В |
10 мВ |
±(1.0% + 4) |
| 200 В |
100 мВ |
±(1.0% + 4) |
| 700 В |
1 В |
±(1.5% + 4) |
| Импеданс: 10 МОм |
| Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока |
| Частота: 40 Гц … 400 Гц |
| 200 Ом |
0.1 Ом |
±(1.0% + 4) |
| 2 кОм |
1 Ом |
±(0.8% + 4) |
| 20 кОм |
10 Ом |
±(0.8% + 4) |
| 200 кОм |
100 Ом |
±(0.8% + 4) |
| 2 МОм |
1 кОм |
±(0.8% + 4) |
| 20 МОм |
10 кОм |
±(2.0% + 4) |
| 2000 МОм |
1 МОм |
±(5.0% + 10) |
| Защита от перегрузки: 250 В постоянного/переменного тока (среднеквадратичное значение) |
| 2 мА |
1 мкА |
±(0.8% + 4) |
| 20 мА |
10 мкА |
±(0.8% + 4) |
| 200 мА |
100 мкА |
±(1.2% + 4) |
| 20 А |
10 мА |
Технические характеристики вольтметра универсального ПрофКиП В7-61:
| 200 мВ |
0.1 мВ |
±(0.5% + 4) |
| 2 В |
1мВ |
±(0.5% + 4) |
| 20 В |
10 мВ |
±(0.5% + 4) |
| 200 В |
100 мВ |
±(0.5% + 4) |
| 1000 В |
1 В |
±(0.8% + 4) |
| Входной импеданс: 10 МОм |
| Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока |
| 200 мВ |
100 мкВ |
±(1.2% + 4) |
| 2 В |
1 мВ |
±(1.0% + 4) |
| 20 В |
10 мВ |
±(1.0% + 4) |
| 200 В |
100 мВ |
±(1.0% + 4) |
| 700 В |
1 В |
±(1.5% + 4) |
| Импеданс: 10 МОм |
| Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока |
| Частота: 40 Гц … 400 Гц |
| 200 Ом |
0.1 Ом |
±(1.0% + 4) |
| 2 кОм |
1 Ом |
±(0.8% + 4) |
| 20 кОм |
10 Ом |
±(0.8% + 4) |
| 200 кОм |
100 Ом |
±(0.8% + 4) |
| 2 МОм |
1 кОм |
±(0.8% + 4) |
| 20 МОм |
10 кОм |
±(2.0% + 4) |
| 2000 МОм |
1 МОм |
±(5.0% + 10) |
| Защита от перегрузки: 250 В постоянного/переменного тока (среднеквадратичное значение) |
| 2 мА |
1 мкА |
±(0.8% + 4) |
| 20 мА |
10 мкА |
±(0.8% + 4) |
| 200 мА |
100 мкА |
±(1.2% + 4) |
| 20 А |
10 мА |
±(2.0% + 4) |
| Защита от перегрузки: быстрый предохранитель на 200 мА /250 В, до 20 А без плавления |
| Максимальный входной ток: 20 А (до 15 секунд) |
| 2 мА |
1 мкА |
±(1.2% + 4) |
| 20 мА |
10 мкА |
±(1.2% + 4) |
| 200 мА |
100 мкА |
±(2.0% + 4) |
| 20 А |
10 мА |
±(3.0% + 5) |
| Защита от перегрузки: быстрый предохранитель на 200 мА /250 В, до 20 А без плавления |
| Максимальный входной ток: 20 А (до 15 секунд) |
| 20 нФ |
10 пФ |
±(2.5% + 5) |
| 200 нФ |
100 пФ |
±(2.5% + 5) |
| 2 мкФ |
1нФ |
±(2.5% + 5) |
| 20 мкФ |
10 нФ |
±(2.5% + 5) |
| 200 мкФ |
100 нФ |
±(5.0% + 4) |
| Примечание: Не подавать напряжение! |
| HFE |
На дисплее отображается приблизительное прямое напряжение (0-1000) транзистора при испытаниях (ВСЕ ТИПЫ) |
Ток базы около 10 мкА, напряжение Vкэ около 2,8 В |
| 2 мГн |
1 мкГн |
±(2.5% + 5) |
| 20 мГн |
10 мкГн |
±(2.5% + 5) |
| 200 мГн |
100 мкГн |
±(2.5% + 5) |
| 2 Гн |
1 мГн |
±(2.5% + 5) |
| 20 Гн |
10 мГн |
±(5.0% + 4) |
| Примечание: Не подавать напряжение! |
| 2кГц |
1 Гц |
±(5.0% + 4) |
| 20 кГц |
10 Гц |
±(5.0% + 4) |
| 200 кГц |
100 Гц |
±(5.0% + 4) |
| 2000 кГц |
1 кГц |
±(5.0% + 4) |
| 10 МГц |
10 кГц |
±(5.0% + 4) |
| Защита от перегрузки: 250 В постояного/переменного тока (среднеквадратичное значение), не более 10 секунд |
| -40°С … 400°С |
1°С |
±(0.8% + 4) |
| 400°С …1000°С |
1°С |
±(1.5% + 15) |
| Температура окружающего воздуха |
18°С … 28°С |
| Относительная влажность |
40% … 80% |
| Атмосферное давление |
720 мм.рт.ст. … 780 мм.рт.ст. |
| Температура окружающего воздуха |
-10°С … 40°С |
| Относительная влажность |
не более 90% |
| Атмосферное давление |
630 мм.рт.ст. … 800 мм.рт.ст. |
| Питание |
9 В, тип «Крона» |
| Габаритные размеры |
190 х 88.5 х 27.5 мм |
| Вес |
0.320 кг |
|
